Özellikler

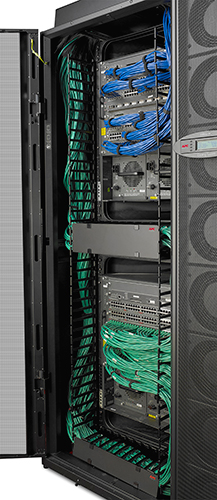

Entegre yüksek yoğunluklu kablo yönetimi

Geniş ağ kurulum sviçlerinin kablo düzeni ihtiyaçlarını desteklerken kurulum süresini azaltır.

Kablo koruması ve düz-geçiş

Yumuşak plastik şeritler düzgün köşe radyusları sağlar.

Geliştirilmiş Kablo Erişimi

Açık dikey montaj rayları ve tavandaki geniş kablo açıklıkları ile geliştirilmiş etkinlik için geniş kablo demetlerini korur ve düzenler.

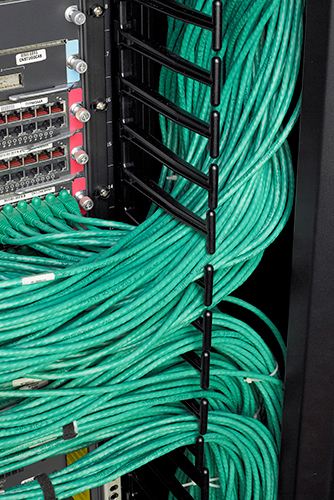

Yüksek yoğunluklu kablo yönetimi

Dikey montaj rayları, arttırılmış kablo erişimi için açılmıştır ve tavan tasarımında odadan kablo giriş/çıkışı için geniş açık alanlar vardır.

Yan yana hava akışı için en iyi hale getirilmiş oda tasarımı

Hava akışı yönetim panelleri, sol dikey montaj rayı, ve yan hava akışı kanal kiti soğuk geçitten ağ kurulum sviçlerine yan yana uygun hava akışı gittiğinden emin olur ve yeniden soğuk geçite girmesine engel olarak sıcak havanın yalıtımını sağlar. Ayrıca, ön sol dikey montaj rayı, ağ kurulum sviçlerinden gelen atık hava için bir hava bloğu gibi davranır.

Uyumluluk

InfraStruxure ürünleri ile entegre

Schneider Electric soğutma, güç dağıtımı, ve kablo yönetim ürünleri tam bir altyapı destek sistemi sağlamak için IT bölmeleri ile sorunsuz çalışır.

Schneider Electric Kabin Sistemleriyle Uyumlu

Komple bir kabin sistemi oluşturma yeteneği sağlamak için çok sayıda Schneider Electric kabin aksesuar ürünleri ile uyumludur. Endüstride lider Schneider Electric Tasarım Portalı - Küçük IT Çözüm Tasarım yapılandırıcı ile kabin çözümlerinizi yapılandırın, eksiksiz ürün uyumluluğu doğrulaması ve faydalı 3. parti ekipman kataloğu ile ideal kabin çözümünüzü görselleştirmenize yardımcı olur.

Yüksek kapasiteli kablo yönetim sistemleri için optimize edilmiş

NetShelter SX odalar, ekipman montajı u-boşlukları ile hizalanan odalar içerisindeki ekipman montaj raylarına bağlanan yüksek kapasiteli kablo yönetim sistemleri ile kullanım için optimize edilmiştir ve döşeme ve kablo yönetimi için kanallar sunar.

Satıcıdan bağımsız EIA-310 19in Kabine Montaj Uyumluluk Garantisi

Tüm EIA-310 uyumlu 19" ekipman ile garanti edilen uyumluluk için satıcıdan bağımsız ekipman. "Eldiven Gibi Uyar" para iade garantisi EIA-310-E uyumlu kabine monte edilen ekipmanların fiziksel olarak bir NetShelter'a uyma garantisi ile kafanızın rahat olmasını sağlar.

Çeviklik

Önceden monte edilen tam-oda yükseklik arka aksesuar kanalları

Entegre ve ayarlanabilir arka aksesuar kanalı, aletsiz aksesuarlar için sıfır U montaj alanı sağlar. Her kanalın PDU ve dikey kablo düzenleyicileri gibi dört aksesuara kadar bir kombinasyonu desteklemek üzere iki montaj yuvası bulunur. 1070mm (42in), 825mm (32 in) ve derin odalar ve ağ odalarında iki kanal bulunmaktadır. 1200mm (48in) derinliğinde odalarda dört kanal bulunur. Kanallarda odanın arka tarafına fabrikada monte edilmiştir ancak kabloların en çok ihtiyaç duyulan yere alınabilmesi için yan şerit boyunca oda üzerinde diğer konumlara alınabilir.

Kendi donanımına ve anında hizalamaya sahip ayarlanabilir montaj rayları

Dikey montaj rayları, BT ekipmanı için tüm montaj gereksinimlerini kapsayarak 1/4 , (6.4 mm) aralıklarla takılabilir. Hizalamayı onaylamak için aletlerin kullanılması gerekmeden hızlı hizalama doğrulaması için kolay hizalama özelliği pano montaj rayına entegre edilmiştir. U pozisyonları ekipmanın hızlı bir şekilde takılması için ön ve arka taraflarından numaralandırılmıştır.

Bölünmüş arka kapılar

Bölmeli arka kapılar rafa monte edilen ekipmanın arkasına erişimi ve bakım yapılabilirliği artırır. Bölmeli arka kapılar zemin alanının maksimuma çıkarılmasına yardım eder. Kapının açılmasını sağlamak için muhafazanın arkasında sadece 279 mm (11 inç) boşluk olması gerekir.

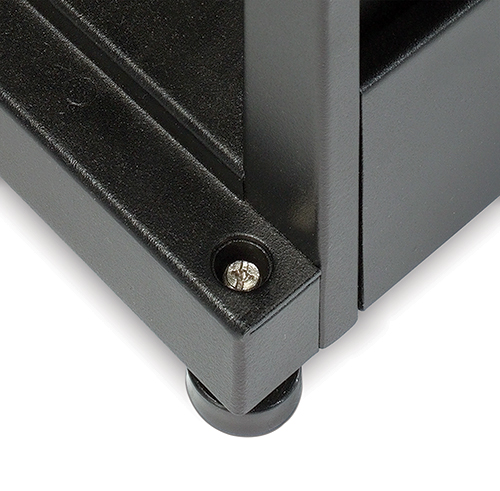

Altta veya üstte düşük profilli tekerlekler ve ayarlanabilir seviyeleme ayakları

Odalar standart olarak, ayarlama ayağı ve montaj elemanları ile birlikte teslim edilir. Ayarlama ayağı, ingiliz anahtarı ile altına gitmeye gerek kalmadan, tornavida veya matkap kullanarak kolaylıkla takılabilir.

Çoklu genişlikte oda hizalamasına sahip entegre bağlantı donanımı

Odalar, bir sıradaki odalarla birleşmesi için önceden-takılan birleştirme donanımı içerir ve odaya ek denge sağlar. Önceden monte edilmiş bağlantı donanımında zemin düzenine göre merkezler arası 600mm veya 24in bulunan yan yana odaları birleştirmek için deliklere bulunur.

Ekipman monte edilmiş şekilde kabin nakliyesi için özel paketleme talimatları

Darbe korumalı pakete sahip odalar paket tasarımında ve içeride monte edilmiş ekipmanla nakliye için oda montajı konusunda şartlara sahip standart odalardır. Oda ölçü seçenekleri ve bulunabilirliği konusunda apc.com adresini ziyaret edin.

Kolaylık

Önceden takılmış fırçalara sahip kablo erişim açıklığı

Tavandaki geniş kablo giriş yuvaları baş üstü kablo giriş-çıkışına erişimi sağlar. Alt bölümün dizaynı yükseltilen zeminden engelsiz kablo erişimi sağlar. Tavan, veri kablolarının içerisinden geçmesini ve hava tutma önlemleri sağlamak için odanın ön tarafına doğru konumlarda önceden monte edilmiş fırçalı şeritlere sahip açıklıklara sahiptir.

Basit Seçim

Artık tek bir bölme oluşturmak için onlarca parça numarası arasından liste oluşturmanıza gerek yok. Schneider Electric, tek parça numarasıyla detayları ve eksiksiz bölmeleri sunarak bu işi sizin için kolaylaştırıyor.

Kavisli profile sahip kıvrımlı ön kapı

Delikli ön ve arka kapılar sunucular ve ağ bağlantı ekipmanları için yeterli havalandırma sağlar. Ön kapıdaki bükümlü kısım daha geniş bir yüzey alanı ve daha fazla perfore kapsamı ve daha yüksek perfore sınıflandırması sağlamak için optimize edilmiş eğimli bir profile sahiptir.

Çabuk çıkan kapılar

Ön kapı ters tarafa götürülebilir veya yan kapılarla değiştirilebilir. Kapılar basit kaldırarak sökme tasarımları sayesinde kolayca çıkartılabilir.

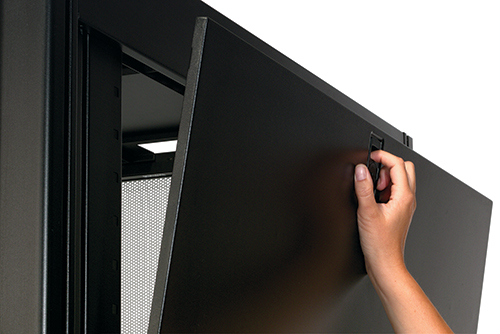

İçerisinden geçiş için yarım yükseklikte yan paneller ve fırçalı şeride sahip seçenek

Yarım-yükseklikte hızlı bırakılan yan paneller kolay tutuş ve ekipmana kolayca ulaşmanız için ebat ve ağırlığı azaltır. Yan paneller, kapılarla tek bir anahtar kullanılarak kilitlenebilir. Şimdi içerisinden geçen deliklere ve doğru hava akışını korurken kabloları bir sıra halinde yan yana döşemek için fırçalı şeride sahip entegre yan panel seçenekleri mevcuttur.

Kolay çıkarılabilir kablo erişim tavanı

Tavan, kablolar yerindeyken ve kablo açıklıkları içerisinden geçiyorken bile ekipman kurulumu sırasında erişim için basit çekme pimli menteşeler ile çıkarılabilir. Tavan bir kez çıkarıldığında, tavan güç dağıtım prizlerini ve konnektörler için daha büyük kablo açıklıklarını yeniden konumlamak için ters çevrilebilir.

Oda çerçevesine mapalı bir destek entegre edilmiştir

Oda çerçevesinin üst kısmındaki entegre mapa delikleri, kaldırma mekanizmaları kullanılarak odanın kaldırılmasına imkan tanır. Mapa gereksinimleri ve oda ağırlık limitleri hakkında detaylı teknik özellikler için oda kullanıcı belgelerine bakınız.

Ekipman montaj rayları küçük kablo sistemleri ile entegre edilebilir

Ekipman montaj rayları içerisinde sıfır U montaj delikleri ile birlikte EIA 19" montaj boşluğu bulunmaktadır ve herhangi bir kritik ekipman U boşluğunu kaplamadan APC Veri Dağıtım Kablosu (DDC) ek sisteminin kurulumuna imkan tanır. AV ve Ağ odası tasarımları DDC kablolarının entegrasyonu için delik konumlarını içermez. Diğer 1U, 2U ve arka oda sıfır U seçenekleri bu odalar için kullanılmak üzere mevcuttur.

Oda ayar aletleri ve donanımı verilmiştir

Tüm odalar IT ekipmanlarının montajı için donanım ve basit oda ayarı için aletleri içeren standart donanım çantası ile teslim edilmektedir.

Güvenlik

Gelişmiş yapısal stabilite için tasarlanmıştır

Kanıtlanmış çerçeve tasarımı, ağır-gösterge montaj rayları ve ağır-görev makaraları, 3000 lb (1364 kg) statik (hizalama ayağı) ve 2250 lb (1023 kg) dinamik (tekerlekli) yük derecesi sağlar. Birçok sismik gereksinimi karşılamak için odalar uygun vidalama aksesuarları ile test edilmiş ve onaylanmıştır. Ürüne özel gereksinim dokümantasyonu için apc.com adresini ziyaret edin.

Entegre elektrikli topraklama

Tavan, yan paneller ve arka kapaklar odanın çerçevesine kurulmuştur. Harici topraklama için, sekiz ilave elektrikli topraklama ucu çerçeveye yerleştirilmiştir.
